АС8301

AS8301 - это небольшой изолированный силовой чип постоянного тока.

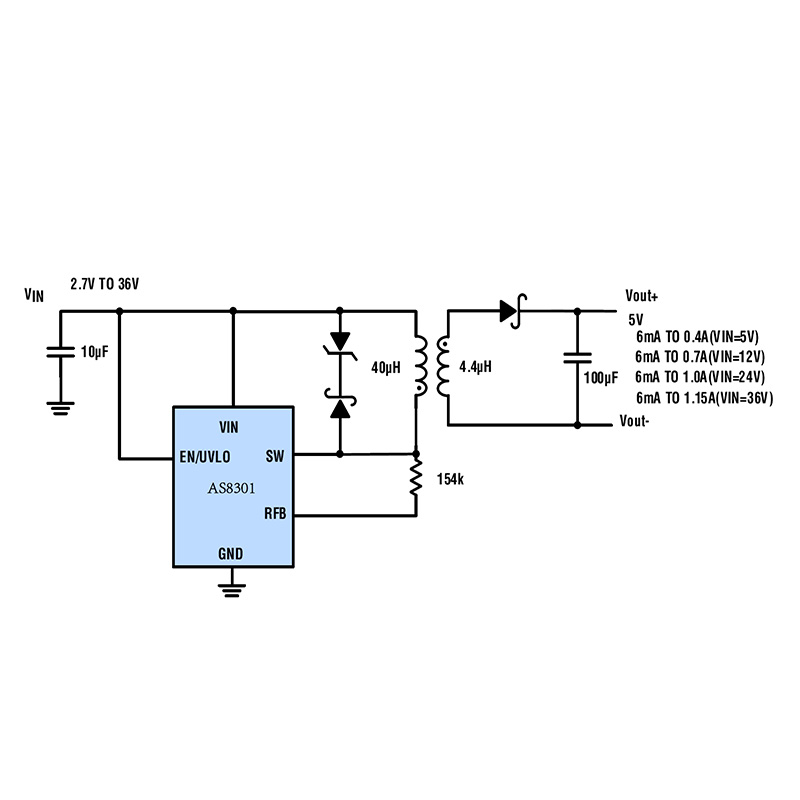

AS8301 представляет собой микросхему изолированного импульсного источника питания обратного хода. Никакие обмотки и оптические соединения сторонних производителей не требуются, а выходное напряжение контролируется с помощью обратной связи по первичному напряжению. Выходное напряжение задается внешним резистором, а снижение внешних устройств осуществляется встроенной схемой компенсации и плавным пуском. Пакетный режим с низкой пульсацией обеспечивает высокую эффективность системы за счет минимизации пульсаций на выходе.

Пакет SOT23-5 включает в себя силовую лампу DMOS 1,2 А/65 В, а также все схемы высокого напряжения и схемы логического управления. AS8301 имеет диапазон входного напряжения от 2,7 В до 42 В и может передавать мощность 6 Вт на изолированный конец. Встроенная схема, граничный режим и пакетный режим с низкой пульсацией делают чип простым в использовании.

Особенности продукта:

• Диапазон входного напряжения от 2,7 В до 42 В.

• Встроенная лампа MOS мощностью 1,2 А/65 В.

• Низкий статический ток 140 мкА

• Перегрузка работает в пограничном режиме

• Работа при небольшой нагрузке в пакетном режиме с низким уровнем пульсаций.

• Выходное напряжение регулируется

• двойная обмотка, без оптопары

• Встроенная компенсация и мягкая загрузка.

• Защита выхода от короткого замыкания

• соответствует автомобильному стандарту AEC-Q100.

• Пакет: SOT23-5

Приложения:

• Промышленные, медицинские

• Новая энергия

• Изолируйте вспомогательный источник питания.

• Модуль питания
