НДП36501

ШИМ/аналоговый чип контроллера DCDC с затемнением

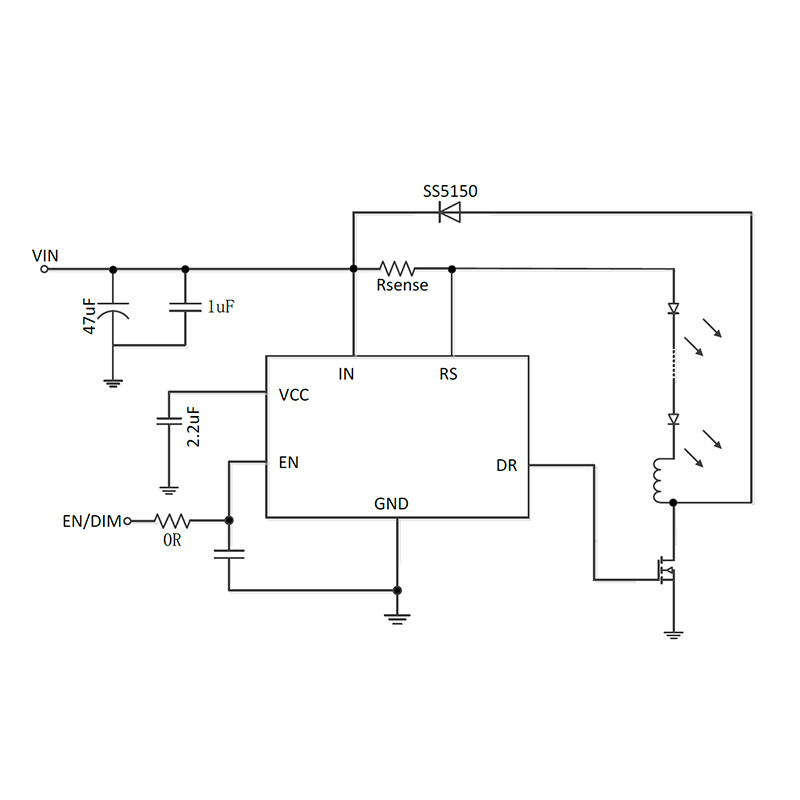

NDP36501 — эффективный понижающий контроллер. Благодаря широкому диапазону входного рабочего напряжения от 6 до 60 В он использует режим непрерывного тока (CCM) для питания светодиодов высокой яркости. NDP36501 использует структуру управления гистерезисом для точной регулировки тока светодиода посредством обратной связи от внешнего резистора обнаружения тока на стороне высокого плеча.

Этот метод управления позволяет оптимизировать стабильность схемы и сократить время отклика без компенсации контура. Низкое среднее напряжение обратной связи (200 мВ) снижает потери мощности и повышает эффективность преобразователя. NDP36501 обеспечивает ШИМ и аналоговое регулирование яркости через контакты EN/DIM. MP24894 имеет защиту от тепловой перегрузки при перегрузке выхода. NDP36501 упакован в SOT23-6.

Особенности продукта:

• Широкий диапазон входного напряжения 6–60 В.

• может управлять светодиодной нагрузкой >1 А

• контроль гистерезиса

• Высокая эффективность (>95%)

• Коэффициент регулировки яркости ШИМ 2500:1

• Защита от обрыва цепи светодиода

• Защита светодиодов от короткого замыкания

• Защита от перегрева

Применение продукта:

• Источник питания для затемнения светодиодов.
