АС1631

Управляющая микросхема полумоста Resonant LLC

AS1631 представляет собой резонансно-импульсный контроллер мощности на основе полумостового резонансного преобразователя LLC. Чип объединяет функции запуска при высоком напряжении, обнаружения сбоя питания переменного тока и разрядки конденсатора X, что соответствует требованиям быстрого запуска и сверхнизкого режима ожидания. AS1631 оснащен полумостовым приводом для прямого вывода дополнительного привода с рабочим циклом 50%. Чип имеет встроенный высокоточный генератор ГУН с максимальной рабочей частотой 350 кГц. Чип объединяет функцию адаптивного управления мертвой зоной для обеспечения нулевого напряжения (ZVS) на трубке переключателя мощности, что повышает эффективность системы. В то же время интегрирована функция защиты емкостной зоны, позволяющая избежать прямого прохождения рычага моста и жесткого переключения, что повышает надежность системы.

Кроме того, чип можно перевести в режим низкого режима ожидания с помощью внешнего сигнала, что снижает потери системы в режиме ожидания. AS1631 полностью интегрирован с функциями защиты, включая: защиту от повышенного/пониженного напряжения VDD (VDD OVP/UVLO), защиту от пониженного напряжения VBT (VBT UVP), защиту от перенапряжения переменного тока и пониженного входного напряжения (LOVP & HV/BR BOP), защиту от перегрузки (OLP). ), а также защита резонатора от перегрузки по току (CBC OCP / SOCP), защита от перегрузки по току на выходе (OCP), защита емкостной зоны, защита от короткого замыкания на выводе SEL, защита от перегрева (OTP).

Основная особенность

• Высокоточное управление VCO

• Поддерживает максимальную частоту 350 кГц.

• Встроенный полумостовой привод 650 В.

• Встроенная функция запуска при высоком напряжении.

• Адаптивное управление временем мертвой зоны

• Функция мягкой загрузки настраивается

• Встроенное обнаружение сбоя питания переменного тока и разрядка конденсатора X.

• Поддержка проектных приложений без PFC.

• Можно настроить нормальный рабочий режим или режим низкого режима ожидания.

• Тип капсулирования СОП-16.

• Встроенные функции защиты:

• Защита от повышенного/пониженного напряжения VDD (VDD OVP/UVLO).

• Защита от пониженного напряжения VBT (VBT UVP).

• Высоковольтный контактный вход. Защита от пониженного напряжения (HV BOP).

• Конфигурируемый вход контакта BR. Защита от пониженного напряжения (BR BOP).

• Защита от перенапряжения переменного тока (LOVP)

• Защита от перегрузки (OLP)

• Циклическая максимальная токовая защита по току резонатора (CBC OCP)

• Защита от перегрузки по току на выходе (OCP)

• Емкостная защита зоны

• Защита от короткого замыкания при обрыве контакта SEL

• Защита от перегрева (OTP)

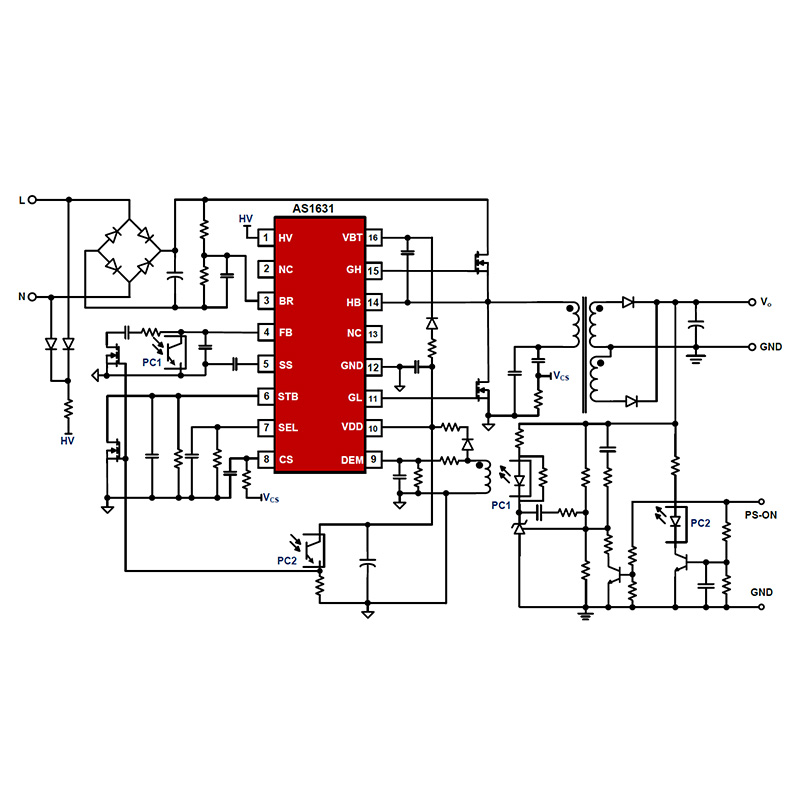

Типичное применение

• Блок питания ТВ-платы

• Применение светодиодов

• Адаптер питания

• Открытый, серверный и другой импульсный источник питания
