КП2813АСГА

Высокий коэффициент мощности, низкий коэффициент нелинейных искажений, регулятор постоянного напряжения с обратной связью на первичной стороне

KP2813ASGA — это контроллер постоянного напряжения обратного хода с высоким коэффициентом мощности, низким общим гармоническим искажением и управлением на первичной стороне. Чип имеет встроенную схему запуска высокого напряжения, которая может удовлетворить требования быстрого запуска и сверхнизкого режима ожидания.

KP2813ASGA использует квазирезонансный режим работы, система имеет высокую эффективность работы, но также может обеспечить лучшие характеристики ЭМС. Чип может устанавливать самую низкую рабочую частоту, что может обеспечить стабильность выходного напряжения в условиях полного диапазона нагрузки и соответствовать требованиям низких потерь в режиме ожидания. KP2813A оснащен адаптивным механизмом ограничения выходного напряжения со ступенчатой ​​регулировкой для ускорения реакции на динамическую нагрузку для удовлетворения потребностей различных приложений.

KP2813ASGA полностью интегрирован с функциями защиты, включая: защиту от пониженного напряжения VDD (VDD UVLO), защиту от повышенного напряжения VDD (VDD OVP), защиту от пониженного напряжения на входе (BOP), защиту от повышенного напряжения на выходе (OVP), защиту от пониженного напряжения на выходе (UVP), ограничение тока цикла (OCP), защита от нештатной перегрузки по току (AOCP), защита от перегрузки (OLP), защита от короткого замыкания (SCP), встроенная защита от перегрева (OTP), передняя заглушка (LEB) и т. д.

Основная особенность

• Высокий КПД в квазирезонансном режиме

• Коэффициент мощности при полном напряжении >0,95, THD<8%

• Градуированные гармоники соответствуют классу C IEC61000-3-2.

• Встроенная схема запуска высокого напряжения, время запуска системы <300 мс.

• Точность постоянного выходного давления < ±3%

• Функция быстрой динамической регулировки выхода

• Сверхнизкий пусковой и рабочий ток, энергопотребление в режиме ожидания <50 мВт.

• Тип инкапсуляции СОП-8.

• Встроенные функции защиты:

• Защита от повышенного/пониженного напряжения VDD (VDD OVP/UVLO).

• Защита от перенапряжения на выходе (OVP)

• Защита от пониженного напряжения на входе (BOP)

• Защита от перегрева (OTP)

• Еженедельная токовая защита (OCP/AOCP)

Защита от короткого замыкания на выходе (SCP)

• Защита от перегрузки (OLP)

• Передняя заглушка (LEB)

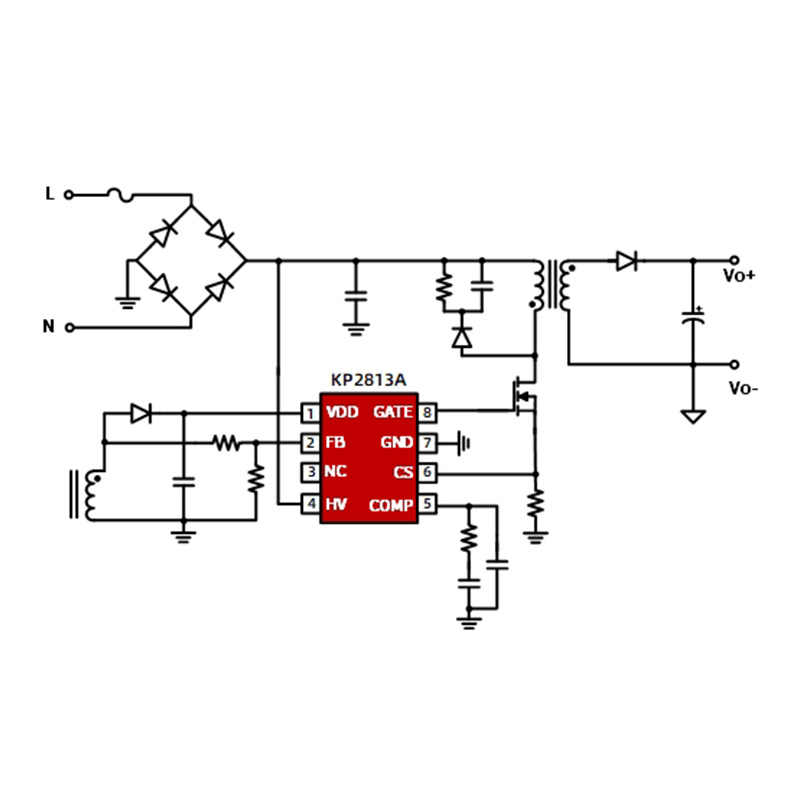

Типичное применение

• Интеллектуальное освещение, ландшафтное освещение.

• Внешний источник питания постоянного напряжения.
