КП3111LGA

Высокопроизводительный и недорогой автономный переключатель питания с ШИМ

KP3111LGA — это неизолированный, высокоинтегрированный и недорогой ШИМ-переключатель для понижающих и понижающих схем.

В KP3111LGA используется высоковольтная технология с одной пластиной с высоковольтным МОП-транзистором на 500 В и контроллером, управляемым путем переключения режима пикового тока, встроенным в ту же пластину. Высокая точность выходного напряжения 5 В по умолчанию гарантируется во всем диапазоне входного напряжения. Внутри чипа частота генератора фиксирована на уровне 31 кГц с функцией баффинга, которая оптимизирует эффект электромагнитных помех при условии обеспечения выходной мощности. В то же время чип разработан с режимом тяжелой и тяжелой нагрузки, который позволяет легко обеспечить энергопотребление в режиме ожидания менее 50 мВт.

KP3111LGA объединяет полные функции защиты: защита от пониженного напряжения VDD, циклическое ограничение тока, защита от перегрева, защита от перегрузки и защита от короткого замыкания.

Основная особенность

• Высокоточный выход 5 В по умолчанию.

• Встроенный высоковольтный МОП-транзистор 500 В и схема запуска высокого напряжения.

• Низкие системные затраты

• Поддержка схемы понижения и подъема

• Переключение режима управления пиковым током

• Сверхнизкое энергопотребление в режиме ожидания менее 50 мВт.

• Сверхнизкий рабочий ток, поддержка небольшой емкости VDD

• Встроенный генератор 31 кГц с функцией буферизации.

• Встроенная схема плавного пуска.

• Встроенные функции защиты:

• Защита от перегрузки (OLP)

• Защита от перегрева (OTP)

• Предел тока цикла (OCP)

• Передняя заглушка (LEB)

• Защита от пониженного напряжения VDD

• Типы корпусов СОП-8, ТО-92 и СОТ23-3Л.

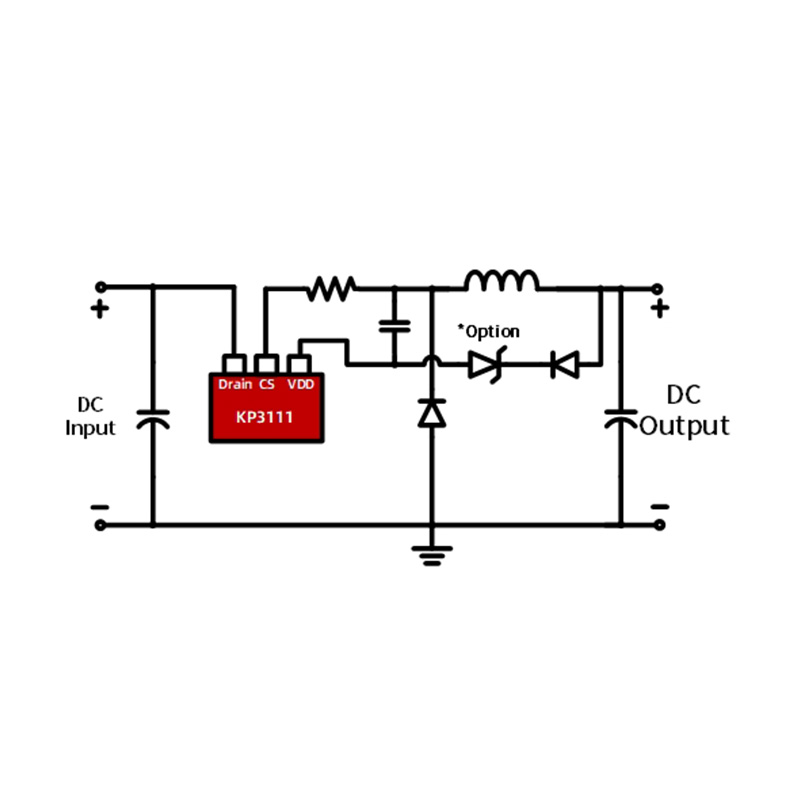

Типичное применение

• Блок питания для мелкой бытовой техники

• Вспомогательный источник питания
