КП311АЛГА

Высокопроизводительный и недорогой автономный переключатель питания с ШИМ

KP311ALGA — это неизолированный, высокоинтегрированный и недорогой ШИМ-переключатель для понижающих и понижающих схем.

В KP311ALGA используется высоковольтный процесс с одной пластиной, объединяющий высоковольтные МОП-транзисторы с напряжением 500 В и контроллер с управлением режимом переключения пикового тока на одной пластине. Высокая точность выходного напряжения 5 В по умолчанию гарантируется во всем диапазоне входного напряжения. В чипе минимальное время Toff чипа фиксировано на уровне 32 мкс с функцией буферизации, которая оптимизирует эффект электромагнитных помех при условии обеспечения выходной мощности. В то же время чип разработан с режимом тяжелой и тяжелой нагрузки, который позволяет легко обеспечить энергопотребление в режиме ожидания менее 50 мВт.

KP311ALGA объединяет в себе полные функции защиты: защита от пониженного напряжения VDD, циклическое ограничение тока, защита от ненормальной перегрузки по току, защита от перегрева, защита от перегрузки и защита от короткого замыкания.

Главная особенность

• Высокоточный выход 5 В по умолчанию.

• Встроенный высоковольтный МОП-транзистор 500 В и схема запуска высокого напряжения.

• Интегрированное сопротивление отбору проб, низкая стоимость системы.

• Поддержка приложений со сверхнизким входным напряжением (более 12 В).

• Поддержка схемы понижения и подъема

• Переключение режима управления пиковым током

• Сверхнизкое энергопотребление в режиме ожидания менее 50 мВт.

• Сверхнизкий рабочий ток, поддержка небольшой емкости VDD

• Встроенная схема плавного пуска.

• Встроенные функции защиты:

• Защита от перегрузки (OLP)

• Защита от перегрева (OTP)

• Предел тока цикла (OCP)

• Защита от нештатной перегрузки по току (AOCP)

• Передняя заглушка (LEB)

• Защита от пониженного напряжения VDD

• Пакет СОТ23-3

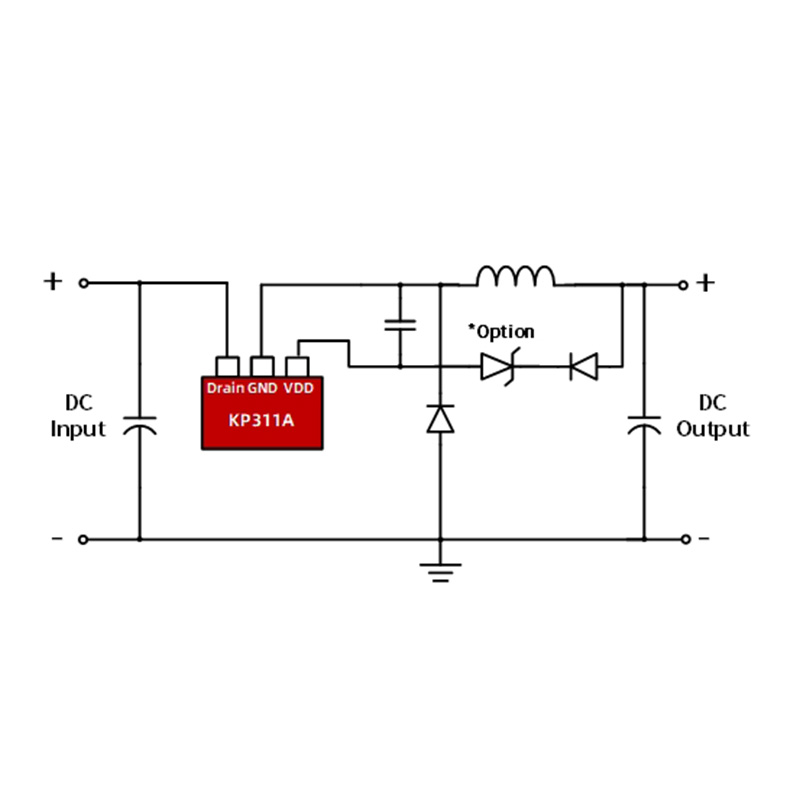

Типичное применение

• Блок питания для мелкой бытовой техники

• Вспомогательный источник питания
