КП2801СГА

Высокопроизводительный квазирезонансный усилительный контроллер коррекции коэффициента мощности постоянного напряжения.

KP2801SGA — это высокопроизводительный квазирезонансный (QR) контроллер повышающего типа (Boost) с коррекцией коэффициента мощности (PFC) постоянного напряжения. Чип адаптивно работает в критическом режиме включения (CRM) и прерывистом режиме включения (DCM). Полная загрузка при работе чипа в CRM; При снижении нагрузки чип работает в режиме DCM, а рабочая частота снижается для повышения эффективности системы. Оптимизируя алгоритм управления CRM/DCM и упреждающую компенсацию напряжения входной линии, чип может легко достичь высокого коэффициента мощности (PF) и низкого уровня входных гармоник (THD), даже если чип работает в режиме DCM. Кроме того, чип еще больше повышает эффективность при малой нагрузке благодаря пакетному режиму и значительно снижает потери системы в режиме ожидания.

KP2801SGA Встроенная схема запуска и питания высокого напряжения без внешнего источника питания позволяет обеспечить быстрый запуск и функцию питания. Кроме того, технология обнаружения размагничивания без вспомогательных обмоток упрощает конструкцию системы и снижает производственные затраты.

KP2801SGA полностью интегрирован с функциями защиты, включая: защиту от пониженного напряжения VDD (UVLO), защиту от повышенного напряжения VDD (VDD OVP), защиту от пониженного входного напряжения (BOP), защиту от пониженного выходного напряжения (UVP), двухступенчатую защиту от перенапряжения на выходе (OVP), Поцикловое ограничение тока (OCP), защита от аномальной перегрузки по току (AOCP), защита от перегрева (OTP) и защита от короткого замыкания при обрыве контактов.

Основная особенность

• Встроенная схема высоковольтного питания 700 В, время запуска <200 мс.

• Оптимизация эффективности легкой нагрузки и оптимизация потерь в режиме ожидания.

• Коэффициент мощности >0,95, КНИ<8%

• Оптимизация THD при легкой нагрузке

• Динамическая оптимизация производительности.

• Поддержка индуктивности одиночной обмотки

• Встроенное опорное напряжение постоянного напряжения ±2% (@Tj=25℃).

• Тип инкапсуляции СОП-8.

• Функции внутренней защиты:

• Защита от повышенного/пониженного напряжения VDD (VDD OVP/UVLO).

• Защита от пониженного напряжения на входе (BOP)

• Защита от пониженного напряжения на выходе (UVP)

• Двухступенчатая защита от перенапряжения на выходе (OVP).

• Предел тока цикла (OCP)

• Защита от нештатной перегрузки по току (AOCP)

• Защита от перегрева (OTP)

• Защита от короткого замыкания при обрыве контакта

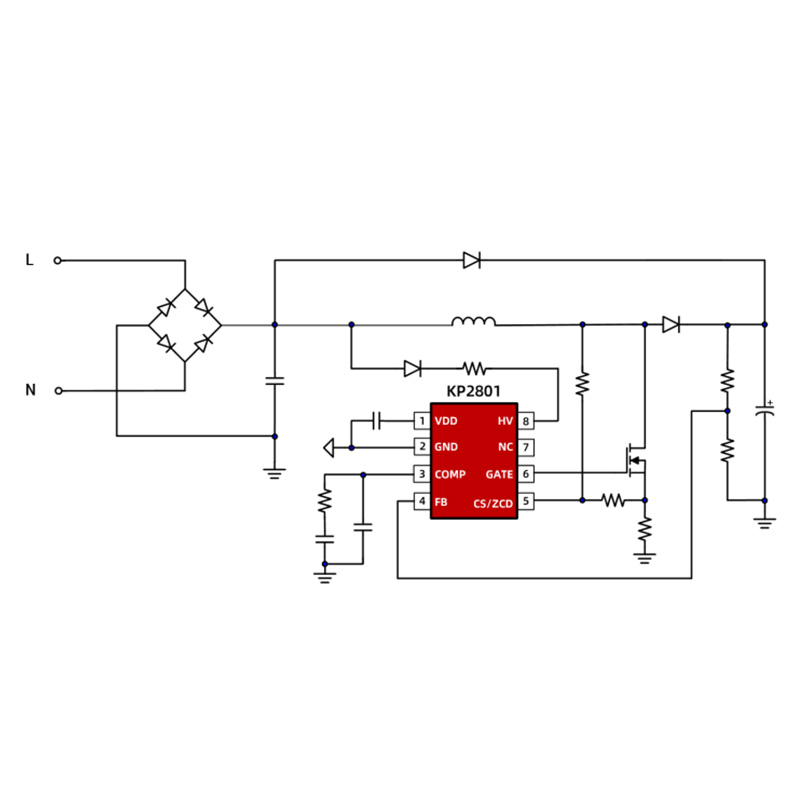

Типичное применение

• Блок питания светодиодного освещения и адаптер питания.
