КП14622СПА

PF>0,9, высокоточный светодиодный понижающий драйвер постоянного тока с глубиной затемнения

KP14622SPA - это высокоточная микросхема управления светодиодным драйвером постоянного тока с коэффициентом яркости > 0,9. Неизолированный понижающий источник постоянного тока для светодиодов для всего диапазона входных напряжений переменного тока. KP14622SPA поддерживает регулирование яркости на входе ШИМ с минимальной глубиной затемнения 0,1% и поддерживает режим ожидания с потребляемой мощностью менее 20 мВт.

KP14622SPA объединяет высоковольтный силовой МОП-транзистор 500 В и схему высоковольтного источника питания 650 В, которая может реализовать независимое питание чипа без пускового сопротивления и вспомогательной обмотки, устраняя при этом традиционный внешний конденсатор VDD и конденсатор COMP. Это также значительно экономит затраты на источник питания светодиодов и ускоряет время запуска. Схема работает в квазирезонансном режиме критической индуктивности проводимости тока. Высокоточная технология выборки тока в сочетании с внутренней компенсацией позволяет добиться высокой точности постоянного тока и превосходной скорости регулировки входного/выходного сигнала.

KP14622SPA объединяет в себе различные функции защиты, в том числе защиту от обрыва цепи светодиода, защиту от короткого замыкания светодиода, циклическую защиту от перегрузки по току, защиту от перегрева и т. д., чтобы повысить безопасность и надежность источника питания светодиодов. Напряжение защиты от обрыва цепи светодиода можно плавно устанавливать через вывод ROVP.

Главная особенность

• Встроенный силовой МОП-транзистор высокого напряжения 500 В.

• Входной коэффициент мощности >0,9

• Встроенный источник питания высокого напряжения без конденсатора VCC.

• Встроенный компенсационный конденсатор COMP.

• Высокоточный контроль тока <±2% при ±100% выходном сигнале.

• Широкий диапазон регулировки яркости ШИМ, 0,1–100 %.

• Высокоэффективный квазирезонансный режим работы.

• Низкое энергопотребление в режиме ожидания <20 мВт.

• Функция защиты:

• Плавно регулируемая светодиодная защита от обрыва цепи.

• Защита светодиодов от короткого замыкания

• Поцикловая защита от перегрузки по току

• Защита от перегрева

• Тип инкапсуляции СОП-7

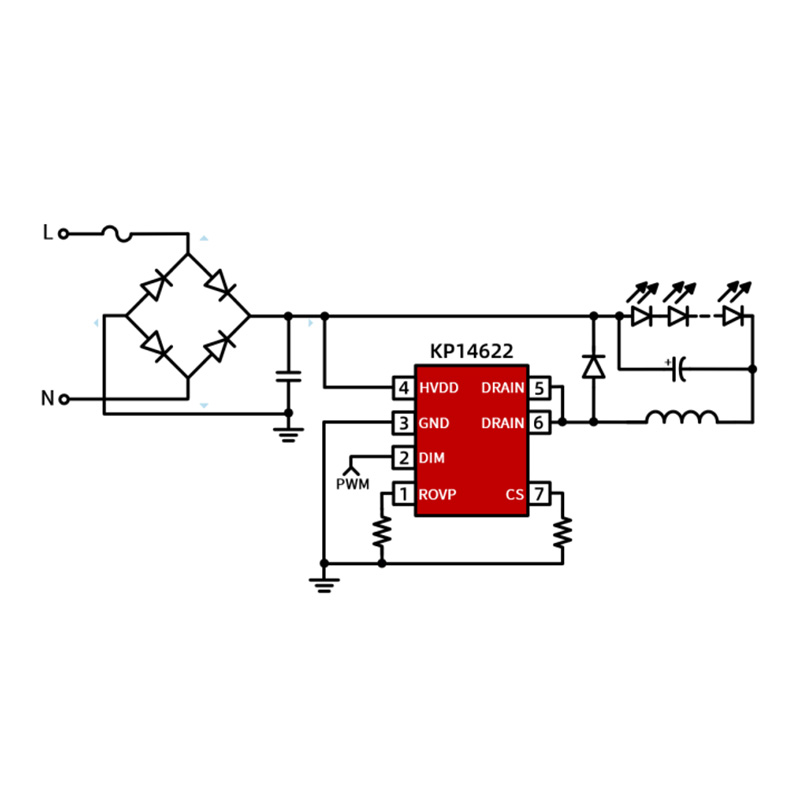

Типичное применение

• Умные лампочки, умные потолочные светильники и т. д.

• Другие применения светодиодного освещения с затемнением.
