КП18058ESPA

Пять полных высоковольтных линейных светодиодов с затемнением

KP18058ESPA - это высокоточная пятиполосная линейная микросхема регулировки яркости светодиодов высокого напряжения с постоянным током, которая может быть независимо настроена с помощью интерфейса I2C (межинтегральная шина) и поддерживает различные режимы затемнения. Канал CW представляет собой аналоговый режим затемнения, канал RGB поддерживает аналоговое затемнение и режим прерывания затемнения, а каждый канал поддерживает затемнение 1024 уровней серого, чтобы удовлетворить требования к затемнению в различных случаях.

KP18058ESPA Выдерживаемое напряжение цепи CW 500 В, может питаться напрямую от входа переменного тока, управлять лампой высокого напряжения, максимальный ток 77,5 мА; Выдерживаемое напряжение цепи RGB 500 В, максимальный ток 48 мА, соответствует линейному постоянному току RGB высокого напряжения. Преимущество KP18058 заключается в высокой точности постоянного тока и глубине затемнения 0,1%.

Встроенная функция компенсации линейного напряжения KP18058ESPA, точка компенсации и крутизна компенсации имеют функцию выбора номинала, которая позволяет легко удовлетворить требования к постоянной мощности высокого и низкого напряжения без дополнительных устройств. В то же время имеется встроенная функция защиты от перегрева: когда температура чипа превышает точку защиты от перегрева, чип автоматически снижает выходной ток, чтобы обеспечить стабильность системы.

Главная особенность

• Пять маршрутов затемнения

• I2C управляет интеллектуальным затемнением, поддерживает пять одновременных работ

• Напряжение канала RGB 500 В, максимальный ток 48 мА.

• Выдерживаемое напряжение канала CW 500 В, максимальный ток 77,5 мА.

• Одноканальное затемнение уровня серого 1024, глубина затемнения 0,1%

• Точность постоянного выходного тока ±5% между чипами

• Сверхнизкое энергопотребление в режиме ожидания <20 мВт.

• Встроенная компенсация входного напряжения.

• Канал RGB поддерживает как прерывательное, так и аналоговое затемнение.

• Интегрированная схема источника питания высокого напряжения 500 В.

• Встроенная защита от перегрева (OTP).

• Тип инкапсуляции ESOP-8.

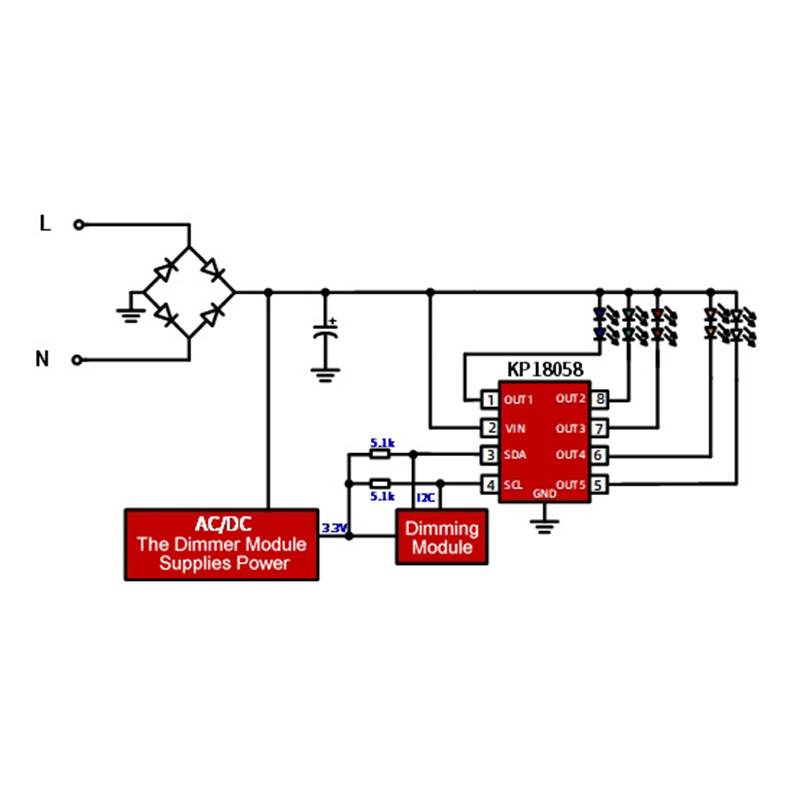

Типичное применение

• Светодиодная умная лампочка

• Другое интеллектуальное светодиодное освещение и т. д.
