КП35026ВГА

Низкая стоимость, быстрый динамический отклик, автономный переключатель мощности с ШИМ-управлением

KP35026VGA — это высокопроизводительный и недорогой переключатель питания с ШИМ-управлением для приложений с питанием 3,3 В, с простыми периферийными схемами и небольшим количеством компонентов. В то же время встроенные в микросхему высоковольтные МОП-транзисторы могут улучшить устойчивость системы к перенапряжению.

В отличие от традиционных ШИМ-контроллеров, KP35026VGA не имеет фиксированной тактовой частоты привода МОП-транзисторов, а частота коммутации системы может регулироваться автоматически при изменении нагрузки. В чипе используется многорежимная технология управления ШИМ и схема оптимизации динамического отклика, которая эффективно улучшает способность динамического отклика, оптимизирует скорость линейной регулировки и скорость регулировки нагрузки, а также значительно снижает звуковой шум в системе. Кроме того, внутренний порог обнаружения пикового тока может автоматически регулироваться в соответствии с фактическим состоянием нагрузки, что может эффективно снизить энергопотребление в режиме ожидания в режиме холостого хода.

KP35026VGA объединяет в себе полные функции защиты с самовосстановлением: защита от пониженного напряжения VDD, защита от перенапряжения на выходе, циклическое ограничение тока, защита от ненормальной перегрузки по току, защита от перегрева и защита от перегрузки.

Основная особенность

• Фиксированный выход 3,3 В.

• Быстрая динамическая реакция для удовлетворения требований источника питания WIFI.

• Потребляемая мощность в режиме ожидания без нагрузки менее 20 мВт.

• Встроенный диод постоянного тока

• Встроенный высоковольтный МОП-транзистор 500 В и схема запуска высокого напряжения.

• Частота переключения до 45 кГц

• Многорежимное управление, звук не работает.

• Поддерживает понижающую и понижающую топологию.

• Хорошая скорость линейной регулировки и скорость регулировки нагрузки.

• Встроенная схема плавного пуска.

• Функции внутренней защиты:

• Защита от перегрузки (OLP)

• Предел тока цикла (OCP)

• Защита от нештатной перегрузки по току (AOCP)

• Защита от перенапряжения на выходе (OVP)

• Защита от перегрева (OTP)

• Тип инкапсуляции СОП-4

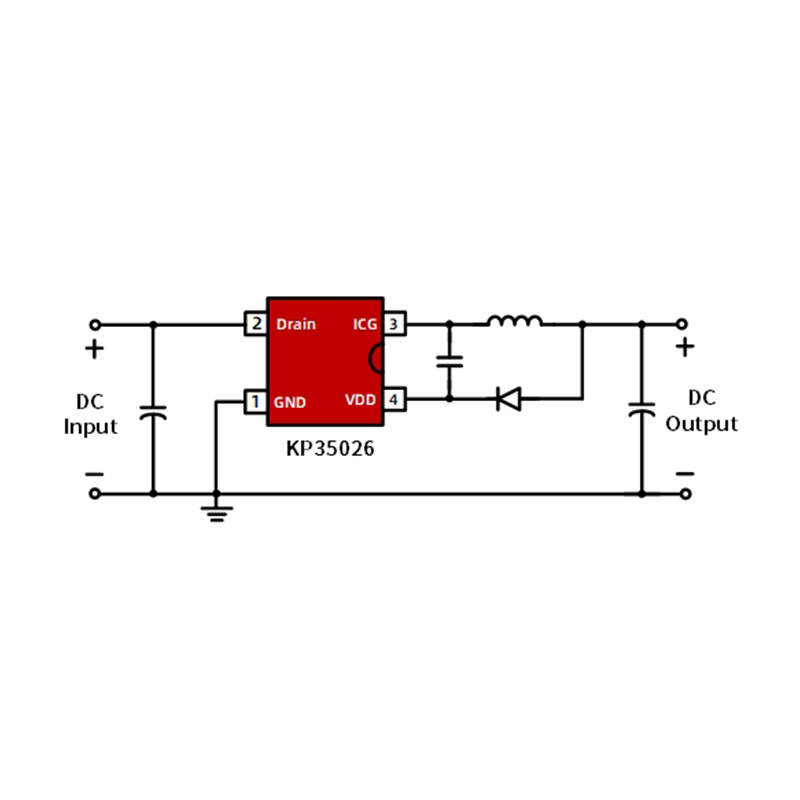

Типичное применение

• Интеллектуальное освещение/источник питания Wi-Fi.
